功率因數指的是有效功率與總耗電量(視在功率)之間的關系，也就是有效功率除以總耗電量(視在功率)的比值。 基本上功率因素可以衡量電力被有效利用的程度，當功率因素值越大，代表其電力利用率越高。
在高低溫試驗箱中，若采用單相交流，一般經過不可控橋式整流，將交流電源整流成直流電源(接大容量電解電容)來驅動壓縮機。然而，不可控整流導致整機功率因數很低、電流諧波很高，難以滿足電流諧波標準IEC 61000-3-2。因此，必須在整流后，電解電容前增加功率因數校正(Power factor correction, PFC)電路，提高系統的功率因數、減小輸入電流諧波。
功率因數校正電路可分為無源功率因數校正(Passive PFC)方法和有源功率因數校正(Active PFC)方法。其中，Boost升壓型功率因數校正電路，不僅能夠提高高低溫試驗箱的功率因數，而且能起到提升流母線電壓的作用，更加利于高低溫試驗箱的高頻運行，故而成為單相高低溫試驗箱有源功率因數校正主流解決方案。

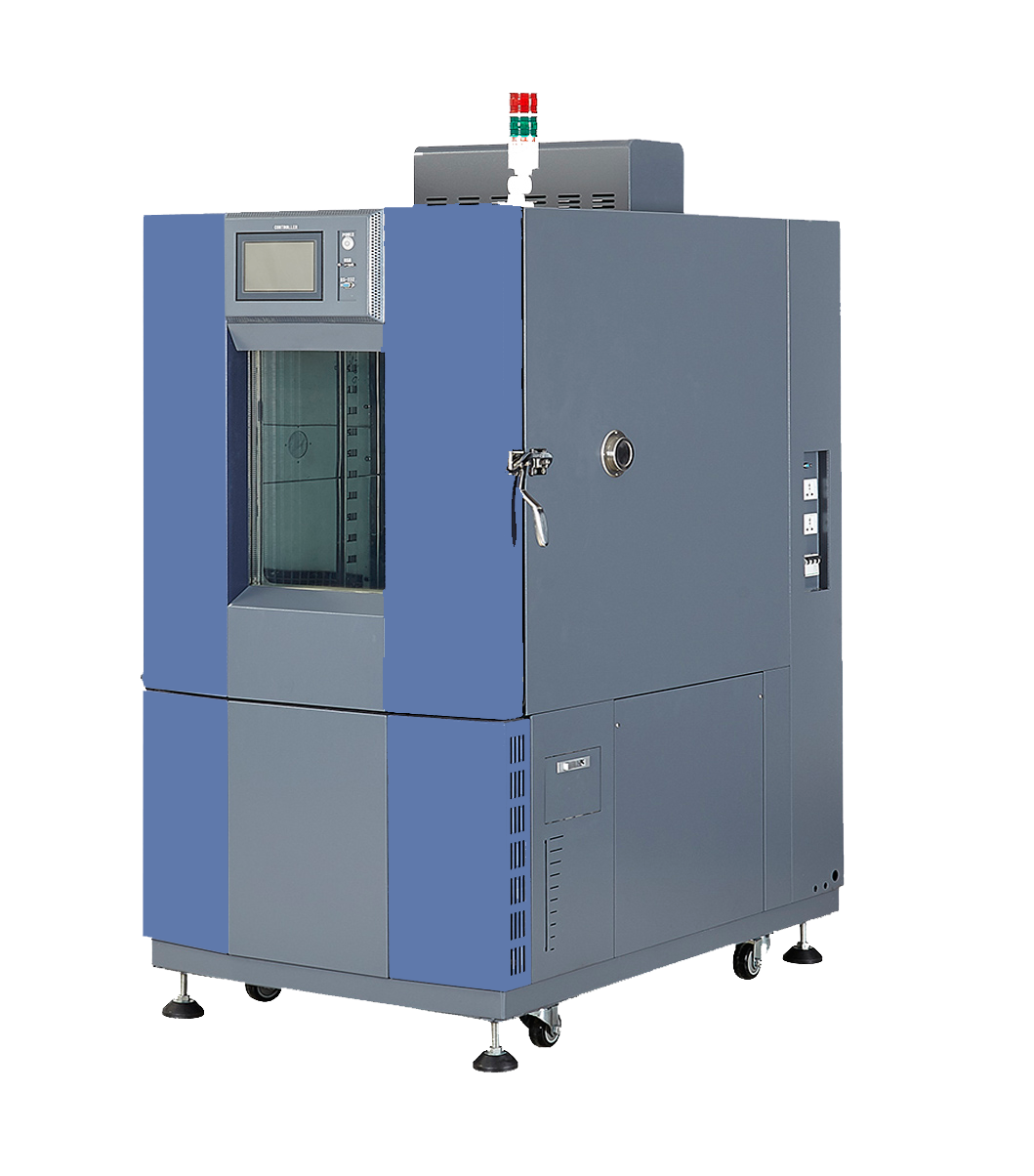

高低溫試驗箱示意圖
Boost升壓型功率因數校正的控制方法主要兩種：一種是基于直流母線電壓、輸入電壓和輸入電流檢測的電壓電流雙閉環控制方法，另一種是基于直流母線電壓和輸入電流檢測的單周期控制方法。其中，單周期控制方法不需要檢測輸入電壓，能夠降低系統硬件成本，故而成為設計的首選。但是，在功率因數校正開啟時刻，由于初始占空比不定，在輸入電壓較高時，較大的占空比必然造成電流超調沖擊，進耐導致過流保護而故障停機，甚至損壞試驗箱的硬件電路。因此，功率因數校正需要在輸入電壓過零點。
由于采用單周期控制的Boost升壓型功率因數校正電路時，沒有輸入電壓檢測電路，因此應該提出一種基于輸入電流的頻率與過流檢測方法。首先，根據輸入電流波形的上升與下降進行電網電壓頻率的檢測;然后，在已知頻率的基礎上，采用輸入電流峰值閉環跟蹤的方法進行過零檢測，用于開啟PFC;同時，根據輸入電流波形可以進行電網電壓短時中斷實時偵測。該方法能夠自動適應50Hz與60Hz應用，在國內市場與海外市場通用。
最后，總結下來功率因素校正對我們而言有三大好處：1.節省了電費；2.增加了電力系統的容量；3.穩定電流，減少了輸入電流諧波。
